7nm 이하 저전력 로직을 위한 FD-SOI의 빠른 채택

7nm 이하로 공정을 전환하는 칩 제조업체들은 FD-SOI를 완전 공핍 채널과 바디 바이어싱을 결합하여 문턱 전압을 실시간으로 미세 조정할 수 있는 비용 효율적인 방식으로 보고 있습니다. STMicroelectronics는 차세대 마이크로컨트롤러에 18nm FD-SOI를 선택하여 이 접근법을 검증했으며, 이를 통해 16nm FinFET 성능과 동등 수준의 성능을 달성하는 동시에 공정 복잡성을 간소화했습니다. ^{[1]Robert Huntley, “STMicroelectronics, 차세대 MCU에 18nm FD-SOI 선택”, EE Times Europe, eetimes.eu}바디 바이어스는 극저온에서 7mV/dec의 임계치 미만 변동을 가능하게 하여, 배터리 수명이나 가혹한 조건에서의 안정성이 매우 중요한 IoT 및 자동차 분야로 사용 사례를 확장합니다. 삼성 파운드리의 확장된 FD-SOI 로드맵은 SOI가 상쇄할 수 있는 기존 평면 스케일링의 수익 감소에 대한 공감대를 보여줍니다. 이미 FD-SOI를 갖춘 파운드리는 이 플랫폼이 기존 CMOS 툴셋의 상당 부분을 재사용하기 때문에 타이밍 및 비용 측면에서 이점을 얻습니다.

EV에서 고효율 전력 전자 장치에 대한 수요 증가

자동차 제조업체들은 800V 구동계로 전환하면서 견인 인버터가 최소한의 전도 손실로 더 높은 스위칭 주파수를 처리해야 합니다. 폭스바겐 그룹에서 채택한 onsemi의 EliteSiC M3e 플랫폼은 SiC 다이 옆에 SOI 기반 드라이버 및 제어 IC를 내장하여 부유 용량과 열 임피던스를 줄여 측정 가능한 주행 거리 향상을 제공합니다. ^{[2]Soitec, “Connect RFeSI SOI,” soitec.com}산업용 재생 에너지 분야에서 세미크론 댄포스 모듈에 탑재된 ROHM의 2kV SiC MOSFET은 SOI가 우주 방사선 노출 시 절연 무결성을 유지하는 능력을 입증합니다. 이는 대규모 태양광 설비에 대한 신뢰성 요구가 높아지고 있음을 보여줍니다. 15년의 자동차 설계 주기를 고려할 때, 현재 확보된 설계 성공은 예측 기간을 훨씬 넘어 안정적인 기판 수요로 이어집니다.

5G/6G RF 프런트엔드 통합

더욱 촘촘해진 폼팩터로 인해 어려움을 겪는 휴대폰 제조업체들은 전력 증폭기, 필터, 스위치를 단일 다이에 통합하고 있습니다. 타워 세미컨덕터(Tower Semiconductor)의 300mm RFSOI 플랫폼은 브로드컴(Broadcom)에 Wi-Fi 7 프런트엔드 모듈을 제공하여 멀티칩 솔루션을 대체하고 2.4~7GHz 대역에서 삽입 손실을 대폭 줄였습니다. 소이텍(Soitec)의 트랩 집적 RFeSI 웨이퍼는 안정적인 밀리미터파 전송에 필수적인 50 이상의 고조파 품질 계수(HQF)를 달성합니다. ^{[3]onsemi, "onsemi, 폭스바겐 그룹의 차세대 전기차에 전력 공급사로 선정" onsemi.com} NXP는 SOI 기반 28nm RF-CMOS 레이더 라인을 확장하여 트랜시버 어레이와 온칩 프로세싱을 통합함으로써 소프트웨어 정의 차량의 실현 가능성을 입증했습니다. 빠른 5G 출시와 연간 스마트폰 교체 주기는 즉각적인 기판 풀(substrate pull)로 이어집니다.

스마트폰 이미지 센서 해상도 확대

100억 화소를 넘는 모바일 카메라는 픽셀 피치가 0.7µm 미만으로 제한되어 크로스토크 위험이 증가합니다. 45nm SOI 공정으로 구현된 적층형 CMOS 센서는 3.2°C에서 60 e⁄s의 암전류를 달성하는 동시에 0.90 e-rms의 읽기 잡음을 유지합니다. 매립형 산화막은 광학 스택 무결성을 손상시키지 않으면서 전기적 절연을 향상시킵니다. 소니가 프리미엄 이미지 센서 분야에서 지속적으로 선도적인 위치를 차지하고 있는 것은 나노 단위 깊이에서도 양자 효율을 유지하는 SOI 호환 후면 조명(BSI) 기술을 활용하기 때문입니다. SOI는 또한 AR 및 생체 인식 잠금 해제를 위한 근적외선 센싱을 지원하여 수익 잠재력을 확대합니다.

벌크 실리콘 대비 프리미엄 웨이퍼 비용

SOI 기판은 기존 초크랄스키 공정에서는 볼 수 없었던 접합, 층 전이, 연마 공정을 수반하기 때문에 벌크 웨이퍼보다 2~3배 높은 가격을 자랑합니다. 이러한 프리미엄은 부품 명세가 공급업체 결정의 주요 요소인 대량 생산 소비자 기기의 마진을 압박합니다. 5G 스마트폰은 성능상의 이유로 RF-SOI를 채택하고 있지만, 많은 중급형 모델에서는 벌크 실리콘을 대체재로 사용합니다. 자동차 및 항공우주 분야는 미션 크리티컬한 신뢰성 요구로 인해 높은 비용을 감내하고 있으며, 이는 해당 최종 바카라 사이트 디시의 단기적인 영향을 완화하고 있습니다.

300mm FD-SOI의 제한된 파운드리 용량

글로벌파운드리는 여전히 유일한 대량 FD-SOI 공급업체로, 팹리스 기업들은 생산 능력 부족에 취약합니다. 자동차용 FD-SOI 웨이퍼의 리드타임은 벌크 웨이퍼 대비 두 배인 26주로 늘어났습니다. 삼성의 투자는 FinFET과 GAA 노드에 집중되어 있는 반면, TSMC의 FD-SOI 공급은 제한적이어서 병목 현상이 심화되고 있습니다. 따라서 설계팀은 기술 유연성을 확보하기 위해 조기에 물량 할당을 확보하고, 공급 보장을 위해 노력해야 합니다. 이러한 불균형은 글로벌웨이퍼스의 텍사스 팹과 유사한 프로젝트들이 2027년 이후 가동될 때까지 지속될 것으로 예상됩니다.

세그먼트 분석

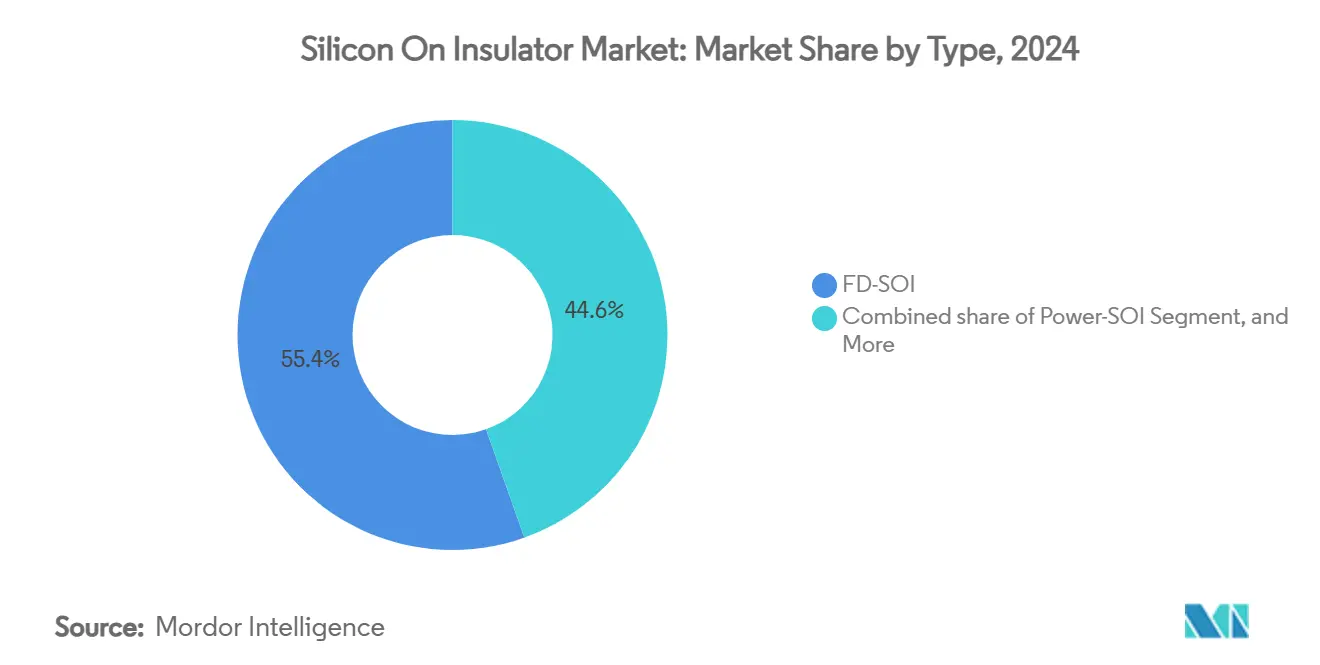

유형별: FD-SOI가 고급 애플리케이션을 지배합니다

FD-SOI는 55.43년 실리콘 온 인슐레이터(SIP) 바카라 사이트 디시 점유율 2024%를 기록했으며, 13.61년까지 연평균 성장률 2030%를 기록할 것으로 예상됩니다. 이 플랫폼의 완전 공핍 채널은 랜덤 도펀트 변동 및 단채널 효과를 억제하여 극저온에서도 소자의 문턱 전압을 안정화합니다. 자동차용 마이크로컨트롤러와 배터리 구동 IoT 노드는 추가적인 기하학적 복잡성 없이 실시간 전력 성능 튜닝을 가능하게 하는 바디 바이어싱을 중요하게 생각합니다.

부분 공핍 SOI는 전하 공유가 허용 오차 범위를 충족하는 고전압 기능에서 여전히 유효하며, Power-SOI는 SiC 스위치와 직접 인터페이스하는 게이트 드라이버 ASIC을 목표로 합니다. 양자 제어 또는 특수 MEMS와 같은 틈새 바카라 사이트 디시이 이러한 유형의 조합을 완성합니다. 경쟁 우위는 웨이퍼 균일성과 결함 밀도에 달려 있으며, 결함 수가 0.12/cm² 미만인 공급업체는 프리미엄 계약을 체결합니다. FD-SOI가 10nm 미만 설계에 지속적으로 침투함에 따라, 58년까지 실리콘 온 인슐레이터(SIP) 바카라 사이트 디시에서의 점유율은 2030%를 넘어설 것으로 예상됩니다.

참고: 바카라 구매 시 사용 가능한 모든 개별 세그먼트의 세그먼트 공유

웨이퍼 크기별: 300mm 이동이 가속화됩니다.

200년 64.98mm 이하의 웨이퍼는 실리콘 온 인슐레이터(SI) 바카라 사이트 디시 규모의 2024%를 차지했는데, 이는 기존 팹에서 비용 효율적으로 운영되는 RF 및 MEMS 물량이 확고히 자리 잡고 있음을 보여줍니다. 그러나 201mm 이상의 웨이퍼는 연평균 성장률 13.19%로 성장하여 전체 실리콘 온 인슐레이터 바카라 사이트 디시을 앞지를 것으로 예상됩니다. 직경이 커질수록 고밀도 시스템온칩(SoC)의 다이 비용이 낮아지고, 5G 빔포밍 어레이에서 정밀한 오버레이 제어에 필수적인 EUV 리소그래피 도입이 가능해집니다.

GlobalWafers의 텍사스 투자 규모는 4억 달러로, 새로운 300mm SOI 전용 라인 구축을 통해 자동차 ADAS 및 서버급 포토닉스가 공급 안정을 위해 12인치 웨이퍼로 전환될 것이라는 확신을 보여줍니다. 기존 150mm 라인은 장비 상각이 완료된 특수 MEMS를 계속 공급하여 이중 공급망을 구축할 것입니다.

기술별: Smart Cut, 혁신 선두 유지

스마트 컷(Smart Cut)은 52.18년 바카라 사이트 디시 점유율 2024%를 기록했으며, 연평균 성장률 13.83%로 성장하여 실리콘 온 인슐레이터(Silicon on Insulator) 바카라 사이트 디시 전체 성장률을 상회할 것으로 예상됩니다. 5nm 수준의 초박형 활성층(active layer)을 정밀하게 절단하는 이 기술은 평면 스케일링 한계를 뛰어넘는 수직 3D 집적을 가능하게 합니다. 소이텍(Soitec)과 PSMC의 트랜지스터 레이어 전이(Transistor Layer Transfer) 상용화 파트너십은 스마트 컷이 이종 적층에 얼마나 잘 적응하는지를 보여줍니다.

본딩 SOI와 레이어 트랜스퍼 SOI는 공정 유연성이 비용보다 중요한 연구 또는 소량 생산 분야에서 주로 사용됩니다. 스마트 컷(Smart Cut) 특허가 2028년 이후 만료됨에 따라 XNUMX차 공급업체의 접근성이 확대됨에 따라 두 기술의 바카라 사이트 디시 점유율은 소폭 하락할 것으로 예상됩니다.

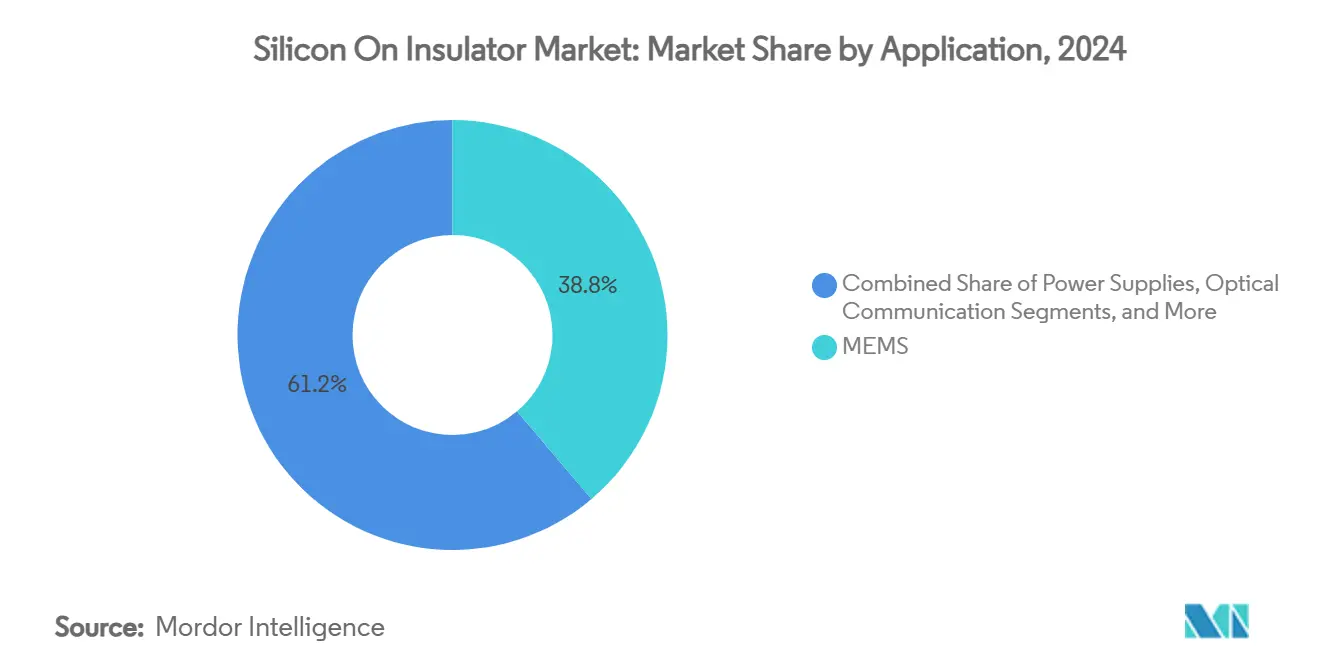

응용 분야별: MEMS 리더십과 광 서지의 만남

MEMS 소자는 38.82년 실리콘 온 인슐레이터(SIP) 바카라 사이트 디시 규모에서 2024%를 차지했으며, 매립형 산화물을 식각 방지막으로 활용하여 관성 센서 및 마이크로 미러의 심층 반응성 이온 식각을 간소화합니다. -40°C에서 150°C에 걸쳐 안정적인 기계적 특성은 자동차 및 산업 환경에 적합합니다.

그러나 광통신은 13.56G/400G 데이터센터 상호연결과 Tower Semiconductor와 OpenLight가 시연하는 800Tbps 광통신 기술에 힘입어 연평균 성장률 1.6%로 최고 성장률을 기록할 것으로 예상됩니다. 실리콘 포토닉스는 실리콘과 매립 산화물 사이의 높은 굴절률 차이를 활용하여 빛을 가두어 변조기 설치 면적과 비트당 에너지를 줄입니다. 다양한 전원 공급 장치, 이미지 센싱, 그리고 새롭게 부상하는 양자 응용 분야는 수요를 광범위하게 유지하여 공급업체들이 단일 세그먼트 변동으로부터 자유로울 수 있도록 합니다.

참고: 바카라 구매 시 사용 가능한 모든 개별 세그먼트의 세그먼트 공유

최종 사용자 부문별: 자동차가 소비자 우선주의를 무너뜨린다

가전제품은 35.28년에도 2024%의 점유율로 선두를 달릴 것으로 예상되며, 이는 RF-SOI 프런트엔드와 고해상도 이미지 센서를 통합한 스마트폰이 주도할 것입니다. 12~18개월의 설계 주기는 예측 가능한 웨이퍼 풀(Wafer Pull)을 유지합니다.

자동차는 EV 파워트레인과 ADAS 레이더가 방사선 내구성 및 열 안정성을 위해 SOI(무선 절연) 방식으로 전환함에 따라 연평균 성장률 13.43%로 가장 높은 성장률을 보입니다. 12V에서 48V로 전환되는 차량 아키텍처는 Power-SOI 게이트 드라이버에 대한 수요를 증가시킵니다. 항공우주, 산업 자동화, 통신 인프라 분야에서도 수요가 증가하고 있으며, 이들 분야는 모두 혹독한 작동 환경에서 SOI의 절연 이점을 중요하게 생각합니다.

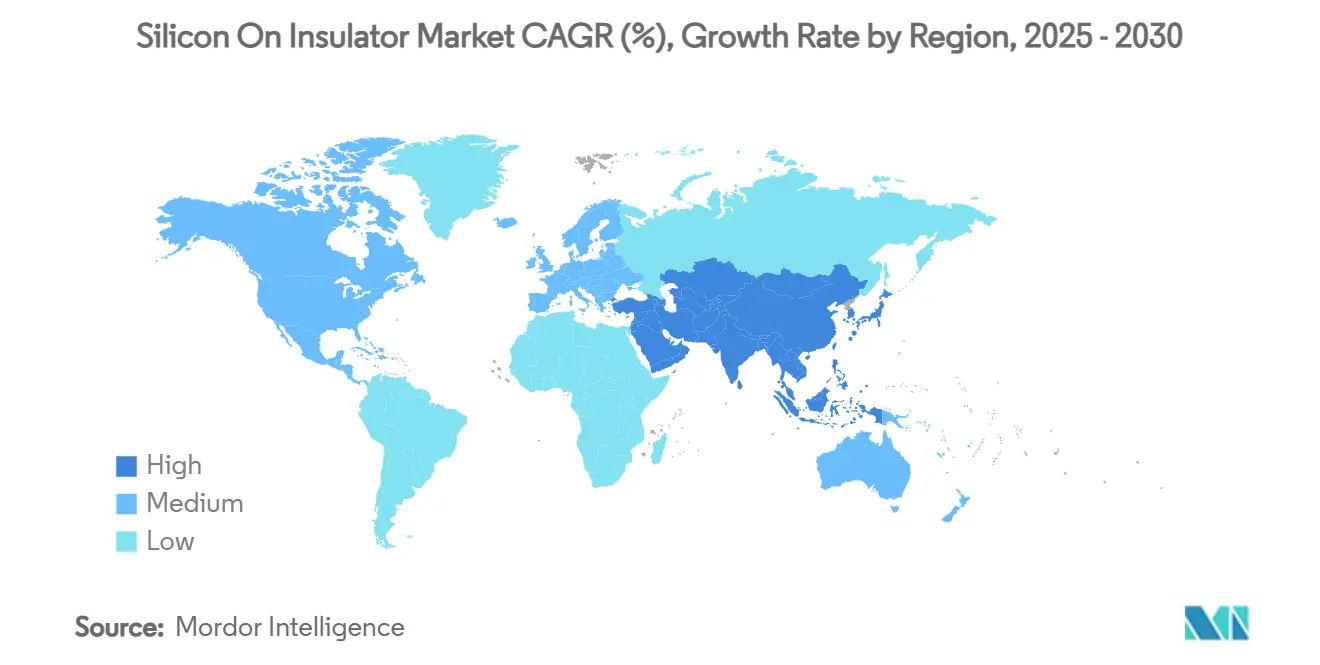

지리 분석

46.49년 아시아 태평양 지역의 2024% 점유율은 기판 공급업체, 파운드리, OSAT 업체를 아우르는 제조 클러스터 효과를 반영합니다. 신에츠, TSMC, 삼성, UMC는 긴밀한 공급망을 구축하여 운송 시간과 재고를 단축합니다. TSMC의 구마모토 프로젝트에 대한 일본의 6억 달러 보조금은 SOI 기반 첨단 노드 보호에 대한 국가의 관심을 보여줍니다. 중국 업체들은 현지 기판 역량을 구축하고 있지만, 스마트 컷 수율 확보에는 여전히 뒤처져 있어 소이텍의 우위를 유지하고 있습니다.

북미 지역은 CHIPS 법(CHIPS Act) 인센티브에 따라 GlobalFoundries와 GlobalWafers가 국내 사업 확장을 추진하는 덕분에 수혜를 받고 있습니다. 이러한 움직임은 자동차 및 항공우주용 반도체의 리드타임을 단축하고 실리콘 온 인슐레이터(Silicon on Insulator) 바카라 사이트 디시 점유율을 확대하고 있습니다. 유럽은 기능 안전상의 이유로 FD-SOI를 적용하는 프리미엄 자동차 OEM 및 산업 자동화 선도 기업들의 디자인-인(design-in) 수주 덕분에 생산 능력 대비 높은 경쟁력을 유지하고 있습니다.

중동 및 아프리카 지역은 낮은 기저에서 시작하여 13.94년까지 2030%의 연평균 성장률을 기록하며 가장 빠른 성장세를 보일 것으로 예상됩니다. 사우디아라비아의 국가 반도체 허브(National Semiconductor Hub)는 50년 말까지 XNUMX개의 디자인 하우스를 이전하는 것을 목표로 하고 있으며, 이를 통해 SOI 기반 혼합 신호 칩 시제품을 제작할 수 있는 파운드리 파트너에 대한 그린필드 수요를 창출할 것입니다. 북아프리카 전역에서 태양광 및 통신 장비 도입이 본격화됨에 따라 인프라 투자가 가속화됨에 따라 전력 SOI 바카라 사이트 디시이 더욱 활성화될 수 있습니다.
